繞線電感和疊層電感是我們平常很少聽到的，有很多人都不理解這兩種電感是什么？他們又有什么區別呢？

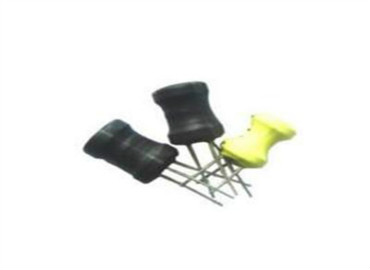

一、繞線電感介紹
繞線電感適用于電源供應電路，該產品被廣泛用于微型電視、液晶電視、攝影機等。
繞線電感的特性：
1．適用于電源供應電路。
2．表面粘著類型。
3．外觀和尺寸符合EIA標準，不同尺寸規格可供選擇。
4．良好的焊錫性及耐熱性，適合于一般焊接及回焊。

繞線電感作用：
貼片繞線電感的作用?；咀饔茫簽V波、振蕩、延遲、陷波等;形象說法：“通直流，阻交流”細化解說：在電子線路中，電感線圈對交流有限流作用，它與電阻器或電容器能組成高通或低通濾波器、移相電路及諧振電路等;變壓器可以進行交流耦合、變壓、變流和阻抗變換等。貼片繞線電感的作用似乎有些對立，我們說過電容是通交阻直，而電感恰好相反，它的作用是通直阻交，本來嘛！直流電通過電感時產生的磁場方向大小是一致的，不會變化。
而交流電是正負發生變化的，所以磁場也會發生變化，由于從正（負）到負（正）是一個很短的時間，假設先是正電位并不斷上升，那么電感周圍的磁場不斷增加，到頂時是最大，這時電位開始下降，由于周圍有磁場存在，電感此時會把周圍的磁場轉換為電能，使電能能維持一段時間，反之一樣，從而就阻止了交流電的通過。

二、疊層電感介紹
疊層電感也就是非繞線式電感，疊層電感是電感按結構不同對電感進行分類的其中一類。
疊層電感特性：
1．外形尺寸小。
2．閉合電路，無交互干擾，適合于高密度安裝。
3．無方向性，規范化的自動貼片安裝外形。
4．可焊性和耐焊性優，適合于流焊和再流焊。

疊層電感工藝：

電感廠家

配料、成型、切割、排膠、燒結、磨邊、粘銀、燒銀、表面處理端電極、測試、包裝、檢驗、出廠
疊層電感應用：
目前該產品被廣泛用于筆記本電腦數位電視，數位錄放影機，列表機，硬式磁碟機，個人電腦和其他一般消費性及電腦主品上輸入、輸出線路之雜訊消除。

三、繞線電感和疊層電感有何區別
繞線型電感是傳統繞線電感器小型化的產物，疊層型電感器是采用多層印刷技術和疊層生產工藝制作，體積比繞線型片式電感器還小。
繞線型電感：它的特點是電感量范圍廣（mH~H），電感精度高，損耗?。碤值大），容許電流大，制作工藝繼承性強、簡單、成本低等；不足之處是在進一步小型化方面受到限制。陶瓷芯的繞線型片式電感器在這樣高的頻率能夠保持穩定的電感量和相當高的Q值，因而在高頻回路中占有一席之地。
疊層電感：具有良好的磁屏蔽性，燒結密度高，機械強度好，與繞線型電感相比有：尺寸小、有利于電路的小型化，磁路閉合、不會干擾周圍的元器件，也不會受到周圍元器件的干擾，有利于元器件的高密度安裝；疊層一體化結構、可靠性高、耐熱性好、可焊性好、形狀規則，適合自動化表面安裝生產。不足之處是合格率較低，成本高，電感量小，Q值小。
總得的來說疊層電感是看不到線的，疊層電感的散熱性好、ESR值更小、
但耐電流比繞線電感小。成本比繞線型電感低。繞線電感的散熱性不如疊層電感，但耐電流大，ESR值更高。
